耐火噴涂料襯體主要介紹帶有金屬錨固件的，如鋼制煙囪、石油管式加熱爐和催化裂化裝置等。該類設備也有用手工涂抹施工的。

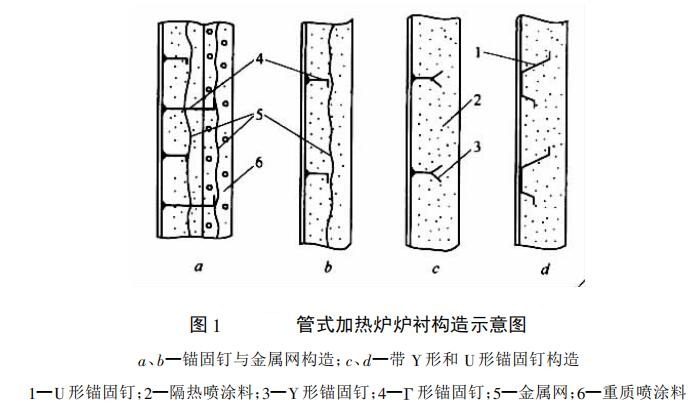

圖1為管式加熱爐爐襯構造示意圖。圖中a為錨固釘與雙層金屬網組成錨固系統(tǒng)，并用輕、重質料噴涂；b為一層金屬網用錨固釘固定，與C和d一樣，均用隔熱噴涂料施工。
在一般情況下，金屬錨固釘?shù)拈g距為150~250mm，爐襯工作面離錨固釘頂端的間距，一般為40~150mm，具體尺寸視爐子使用溫度和襯體厚度而定。

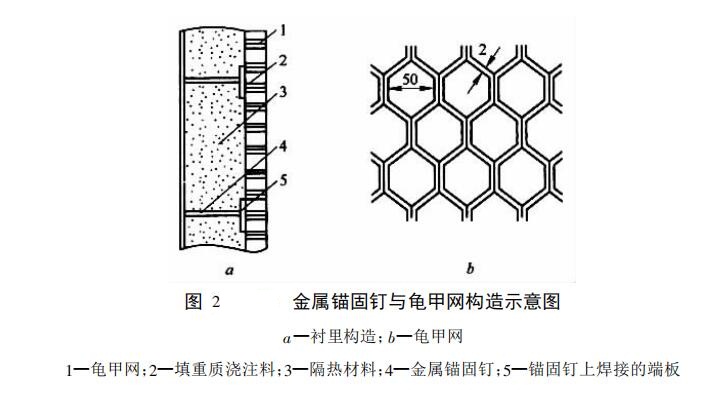

圖2為金屬錨固釘與龜甲網構造示意圖。該構造在催化裂化裝置等熱工設備上，得到了應用。其龜甲網采用2mm厚的耐熱鋼制作，網孔對邊距離為50mm，網高20mm，固定在錨固釘上，而錨固釘焊接在爐殼鋼板上，其間距為200~300mm
在窯爐及熱工設備的設計中，是比較復雜的。現(xiàn)僅闡述了爐墻和爐頂?shù)炔课坏挠嘘P構造設計問題，諸如燒嘴部位、爐底和水冷管包扎等部位的構造設計，可按照其基本原則予以解決
