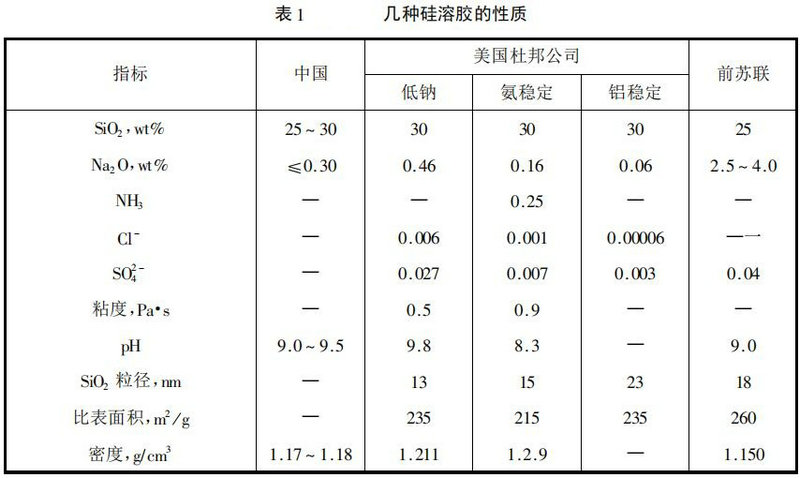

硅溶膠即硅酸溶膠，呈乳白色膠液，帶負電性，其通實為xSiO2·H2O，由下列成分構成：偏硅酸（H2SiO3）,二偏硅酸（H2SiO2）2,和正硅酸（H4SiO4）。膠體粒子約10~80mm。硅溶膠的制備方法很多，如水解四乙氧基甲硅烷：電解、滲析、電滲析硅酸鈉溶液：水解四氯化硅或硅酸酯：用氣態氟處理硅酸鈉：分散硅凝膠懸浮液等。最廣泛使用的方法有酸法、離子交換法和電滲析法。各種硅溶膠的性質如表1
硅溶膠的水溶液具有不同的聚集穩定性，可以液態、半固態和固態的形式存在。硅溶膠的穩定性是因為在二氧化硅顆粒的表面上形成了一層由分散介質組成的溶劑化層，SiO-離子停留在顆粒的表面上帶負電荷，而氫離子則處于溶液中。因此，要使硅溶膠凝聚，必須使二氧化硅顆粒放電，降低其表面電位或壓縮雙電層，減少雙電層能使顆粒之間的靜電斥力減弱，當顆粒發生碰撞時會聚集在一起，形成凝膠。

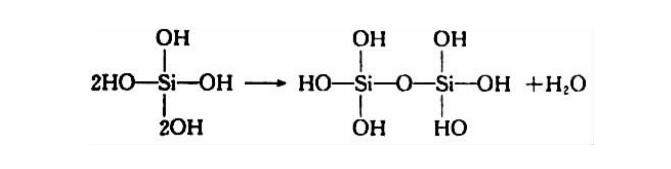

加熱時硅溶膠單體聚合，水分蒸發，最終形成硅氧網絡：
從而使制品產生結合。作為結合劑，硅溶膠有如下特點：
（1）膠粒細小，凝膠后氧化硅有很高的活性，可與無機鹽和氧化物反應生成硅酸鹽，具有 極大的粘接性能；
（2）滲透能力強，能與表面層下的物質發生反應；
（3）可與高分子聚合物混溶，分散性和潤濕性好；
（4）鈉離子含量低，冷態和熱態強度均較高；
（5）與鋁溶膠混溶，可制成莫來石溶膠，可以作為與鋁硅系同材質的結合劑。
